結構性能

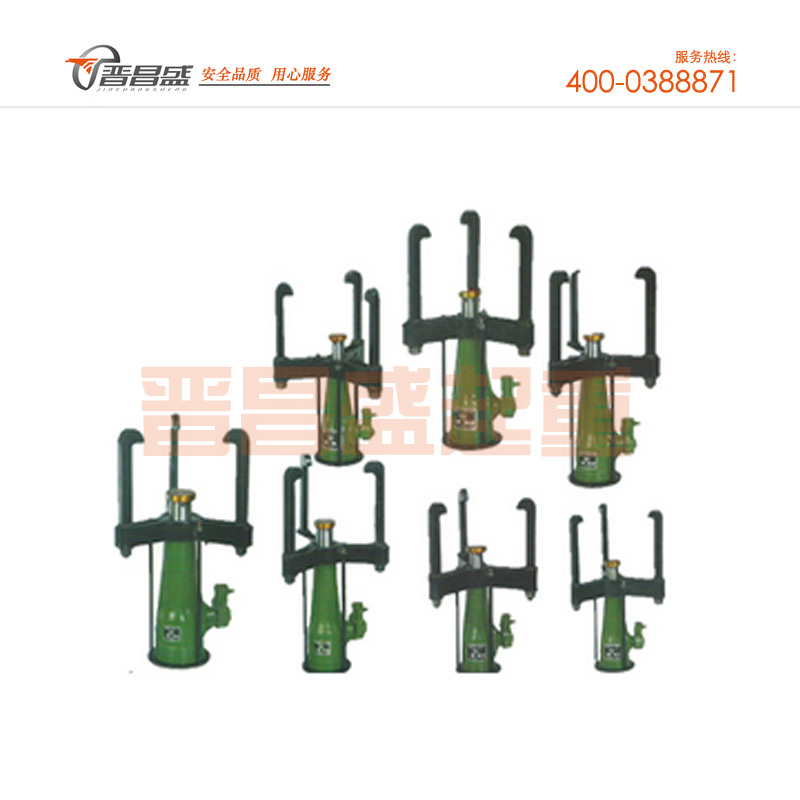

本機主要由：體殼底座、絲桿、圓錐齒輪，（100噸采用蝸輪付轉動）。銅螺母升降套筒，單向推力軸承、刺輪、撐牙、橫臂、拉腳、螺母等組合而成。

工作原理：往返動手柄，撐牙即推動棘輪間歇旋轉，使齒輪帶動絲桿回轉，從而使升降套筒獲得起升或下降，達到起重、拉頂之目的。

本產品先料考究、制造精密、結構緊湊，強度高而耐磨，因此本產品效力高超，使用方便、經久耐用。

 使用方法

1、 估計好需要拉、頂力、合理選擇適當型號，不要超載使用。

2、 先用直接轉動再棘輪，使升降套筒上升，直至頂盤與重物接觸為止，然后插入手柄往返扳動，即可開始使用。

3、 本機當AB型使用，只需拆卸換上AB型拉抓即可使用。

4、 起升應注意升降套筒上升，當升降套筒出現紅色警告線時，表示已升至該機額定高度，應立即停止起升，否則將遭受破壞，同時可能引起危險。

5、 如皮帶輪或軸承有生銹現象，先用鐵錘敲打震動再拉，以免超過負荷，將頂拉壞。

6、 凡皮帶輪，軸承經過熱加工處理裝制上的不宜使用。

7、 在拉卸皮帶或軸承時，將拉爪螺母旋緊，套入軸承或皮帶盤，插入手柄，往返扳動，即可使用。

8、 拉頂工作完畢或欲重物下降是時，先撥出物柄、將推牙推向下降方向，再插入手柄往返扳動，本機的升降套筒，隨即漸漸下降。

注意：如果遇有久未檢修的軸承，機盤內軸承可能生銹，在拆卸保養時，待機得力時，用小鐵錘輕輕擊幾下，然后再扳動手柄，所卸之盤，很快就卸下。

維護保養

1、 經常保持棘輪清潔、勿使沾積塵土，經常加注潤滑油，使棘輪組的動作靈活可靠。

2、 升降套筒與殼體間的磨擦表面必須隨時指時揩擦上油，其他注軸孔亦應定期加注潤滑油。

3、 特制推力軸承應經常保持潤滑，在一般情況下，每年應拆開底座加涂潤油脂一次，拆開前先；旋松殼體下部緊定螺釘，（應注意底座與殼體是右旋螺紋配合的，100噸是左旋螺紋配合的）。

4、 如發現棘輪組不靈活時，可拆開棘輪罩先進行檢查，如發現升降套筒止住不能上下，或棘輪室轉升降套筒不動時，應拆開底座來檢查。

5、 拆開檢查后，重新裝配前應將另件用煤油洗刷干凈，涂上足夠的潤滑油脂，切勿使塵土雜屑帶進體腔內。
